极精密压电式喷射阀

The most advanced piezo jet valve

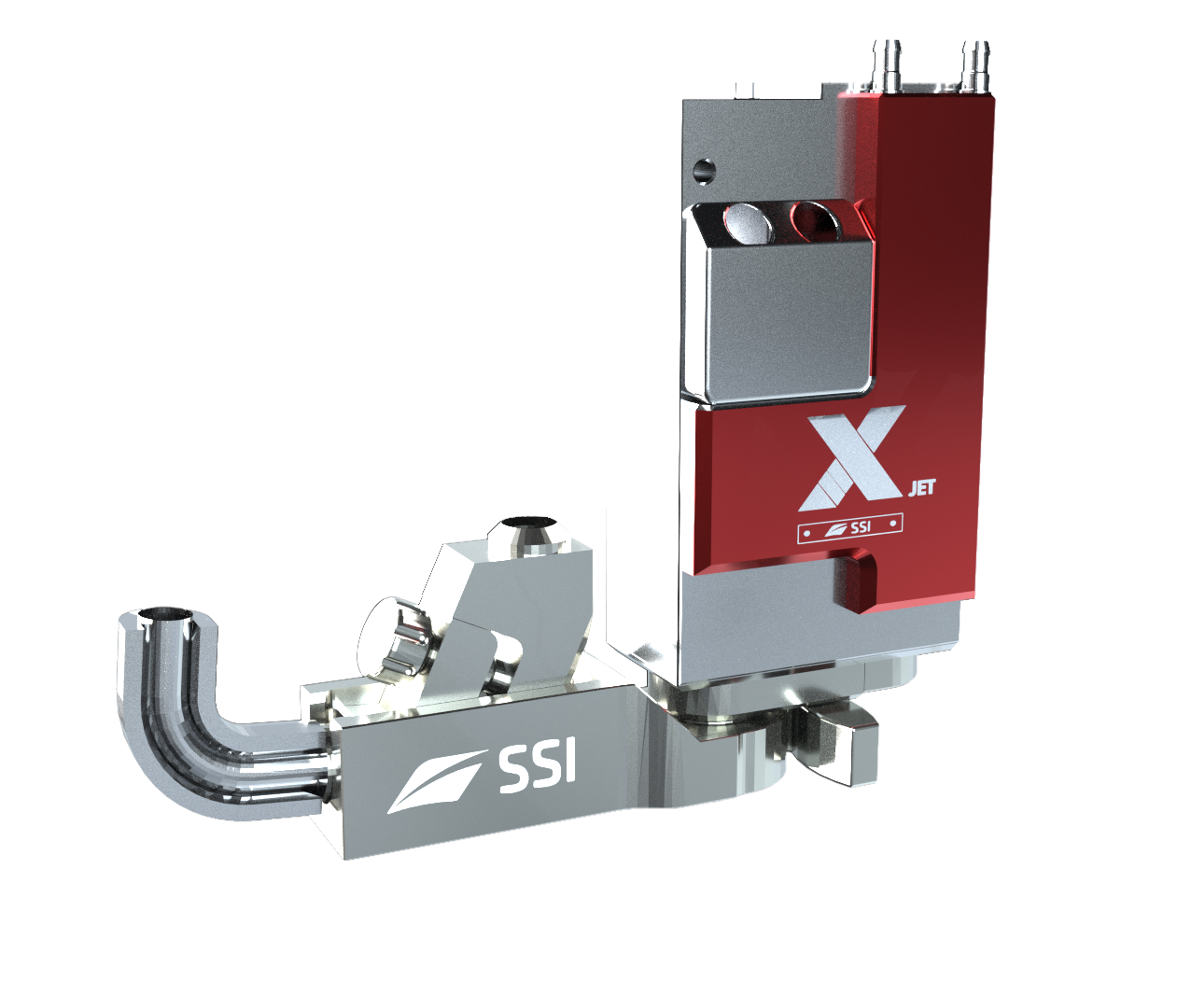

型号 : X-jet Valve

X+ jet是市面上已开发出来最先进的压电阀,用以提供高速涂胶在大量生产出胶量不稳定的最佳解决方案。 X+ jet不但具备最尖端的阀体机构设计,更拥有最先进的软体控制技术,提供压电阀各种复杂的作动组合应对各种不同的点胶应用需求,并提供稳定一致的出胶量,同时避免包泡、散点及残胶等问题。
X+JET的设计特点
 压电阀最高工作频率可达每秒3000次
 零点补正功能,可自动修正零件磨耗及热膨胀影响
 撞针动作PID控制,确保每次撞针动作一致
 阀体温控冷却降温系统, 增加阀体寿命及提高点胶稳定性
 液盒组恒温系统, 冷却及加热控制系统让胶水维持恒温
 喷嘴有特殊镀层,减少孔内流动阻力,让胶水喷射特别流畅不沾黏
 阀体使用寿命监控,纪录阀体使用次数及状况
 快速更换液盒组设计,减少保养时间
 连接胶管, 可报知胶水低液位提醒胶水即将耗尽
 适用各种流体材料黏度50-1000000 mPas。
控制器独特强大的功能
 提供32組可程式編輯的連續參數,閥在作動中可以有連續32種動作變化 提供32组可程式编辑的连续参数,阀在作动中可以有连续32种动作变化
 提供频率变化功能,阀的作动频率随着设定,搭配波形变化,配合加减速作动以确保完整涂胶路径一致的涂胶高度,包括转角及交接点
 提供触发作动延迟功能,让阀的动作配合制程需求延迟,简化触发时序的控制设定
 提供8组波型设定,让阀作动中可以任意变化波形

技术数据

最小出胶量
最小0.1nl/dot(需对应胶水决定)
最小胶点直径
100um

点胶黏度

50~1,000,000mpas(需搭配对应针头及撞针)
供胶压力
0.01~0.8 Mpa
点胶频率
500Hz (1000Hz)
额外功能
即时动作-方案模式(预设程式胶量变化)、选择引脚(手动控制胶量变化)
阀运行模式
脉冲模式(触发预设脉冲点胶)、计数模式(取决于路径长度点胶)、无限模式(喷射点数由外部信号触发)、外部模式(由应用控制定义的点胶)
加热系统
喷嘴可加热温度150度 (200度)
通讯介面
RS-232C
尺寸规格
点胶阀 96mm(H) x 61mm(W) x 15mm(D) / 控制器 70mm(H) x 270mm(W) x 230mm(D)

※最小出胶量、重复精度、适用胶体黏度取决于液体的性质。
※保养周期为推荐的检查周期。期间内建议组件的更换。




X+JET的设计特点
 压电阀最高工作频率可达每秒3000次
 零点补正功能,可自动修正零件磨耗及热膨胀影响
 撞针动作PID控制,确保每次撞针动作一致
 阀体温控冷却降温系统, 增加阀体寿命及提高点胶稳定性
 液盒组恒温系统, 冷却及加热控制系统让胶水维持恒温
 喷嘴有特殊镀层,减少孔内流动阻力,让胶水喷射特别流畅不沾黏
 阀体使用寿命监控,纪录阀体使用次数及状况
 快速更换液盒组设计,减少保养时间
 连接胶管, 可报知胶水低液位提醒胶水即将耗尽
 适用各种流体材料黏度50-1000000 mPas。
